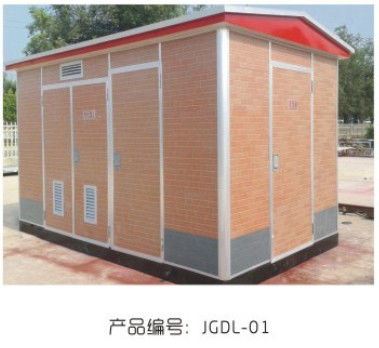

Standardowy transformator podstacyjny IEC 1330 Prefabrykowane pudełko europejskie

Seria YBW-10 prefabrykowana podstacja (w skrócie europejska podstacja skrzynkowa) to kompaktowy zestaw podstacji wewnętrznych i zewnętrznych składający się z rozdzielnicy wysokiego napięcia, transformatora mocy i rozdzielnicy niskiego napięcia. Ten produkt ma cechy mocnego kompletnego zestawu, pięknego wyglądu, niewielkich rozmiarów, niskich nakładów inwestycyjnych, wygodnej instalacji i konserwacji, zwartej konstrukcji i mobilności.Jest to obecnie pierwszy wybór dla nowych kompletnych zestawów urządzeń do budowy i transformacji miejskich i wiejskich sieci energetycznych.Znajduje szerokie zastosowanie w budynkach wysokościowych, dzielnicach mieszkalnych, terminalach stacyjnych, centrach handlowych, parkach przemysłowych, publicznej dystrybucji energii, kopalniach i polach naftowych, szkołach, szpitalach oraz innych przedsiębiorstwach i instytucjach oraz miejscach, w których czasowo wykorzystywana jest energia elektryczna.

Ten produkt jest zgodny z GB/T17467-2010 „Prefabrykowana podstacja wysokiego napięcia/niskiego napięcia” i normą IEC1330.

Cechy konstrukcyjne

1. Ten produkt jest podłączony za pomocą urządzenia do dystrybucji zasilania wysokiego napięcia, transformatora i urządzenia do dystrybucji zasilania niskiego napięcia.Podzielony jest na trzy przedziały funkcjonalne, a mianowicie pomieszczenie wysokiego napięcia, pomieszczenie transformatora i pomieszczenie niskiego napięcia.Można go ustawić w wielu trybach zasilania, takich jak zasilanie sieci pierścieniowej, zasilanie terminala, podwójne zasilanie itp., Można również zainstalować komponenty pomiarowe wysokiego napięcia, aby spełnić wymagania pomiaru wysokiego napięcia.Pomieszczenie transformatorowe może wybrać S11, S13 i inne niskostratne transformatory olejowe i transformatory suche;pomieszczenie transformatora wyposażone jest w samouruchamiający się system wymuszonego chłodzenia powietrzem oraz instalację oświetleniową.Pomieszczenie niskiego napięcia może składać się z konstrukcji panelowej lub szafy zgodnie z wymaganiami użytkownika.Schemat zasilania ma wiele funkcji, takich jak dystrybucja mocy, dystrybucja oświetlenia, kompensacja mocy biernej, pomiar energii elektrycznej i pomiar mocy, aby zaspokoić różne potrzeby użytkowników i ułatwić zarządzanie zasilaniem użytkownika i poprawić jakość zasilania.

2. Pomieszczenia wysokiego i niskiego napięcia są rozsądnie rozmieszczone, kompaktowe, wygodne w obsłudze i konserwacji, a rozdzielnica wysokiego napięcia ma funkcję zapobiegania nieprawidłowemu działaniu i blokowaniu.Zgodnie z wymaganiami użytkownika, do transformatora można łatwo wejść i wyjść z drzwi pomieszczenia transformatora z toru, a na drzwiach pomieszczenia transformatora montuje się labiryntowe urządzenie wentylacyjne.Każda sala wyposażona jest w automatyczne urządzenia oświetleniowe.Ponadto wybrane elementy rozdzielnic wysokiego i niskiego napięcia charakteryzują się niezawodną wydajnością, prostą obsługą i wygodną konserwacją.Konwekcja powstaje w pomieszczeniu funkcjonalnym w celu wentylacji i odprowadzania ciepła.Podstawą jest konstrukcja z profili stalowych o wystarczającej wytrzymałości i sztywności.

3. W zależności od środowiska użytkowania i warunków użytkowania można wybrać różne formy konstrukcyjne i materiały, aby spełnić różne wymagania użytkowania i zapewnić normalną pracę podstacji.Powłoka podstacji może być wykonana z metalowych rzeźbionych paneli, niemetalowych materiałów budowlanych, zwykłych płyt stalowych, płyt ze stali nierdzewnej, płyt ze stopu aluminium, płyt kompozytowych ze stali kolorowej i innych materiałów.Po części lub całości obróbki powierzchni ma warunki do długotrwałego użytkowania na zewnątrz, aby zapewnić ochronę antykorozyjną i wodoodporność, odporność na kurz, długą żywotność, piękny wygląd.

3.1 Zmiana skrzynki ochrony środowiska krajobrazu za pomocą metalowego rzeźbionego materiału deskowego;

3.2 Zmiana skrzynki krajobrazowej przy użyciu niemetalowych materiałów budowlanych lub innych materiałów;

3.3 Ogólna wymiana skrzynki ze zwykłą blachą stalową;

3.4 Zmiana skrzynki o wysokiej odporności na korozję z płytą ze stali nierdzewnej lub płytą ze stali stopowej aluminium;

3.5 Zmiana typu skrzynki termoizolacyjnej z płytą kompozytową ze stali kolorowej;

3.6 Zmiana skrzynki w innych formach strukturalnych;

4. Metalowa rzeźbiona deska jest materiałem budowlanym o doskonałych parametrach, takich jak wysoka odporność na ściskanie, odporność na wilgoć, niska przewodność cieplna, piękny wygląd, trwałość, oszczędność energii, prosta konstrukcja i ochrona środowiska.

1) Zewnętrzna warstwa blachy stalowej ocynkowanej.

2) Środkowa warstwa sztywnej pianki poliuretanowej jest termoizolacyjna i trudnopalna.

3) Stabilna konstrukcja, zachowanie ciepła i izolacja cieplna, piękna dekoracja, trwałość, bezpieczeństwo ognioodporne, izolacja akustyczna i zapobieganie hałasowi, antysejsmiczne i zapobiegające pękaniu, odporne na wodę i wilgoć, energooszczędne i ochrona środowiska.
