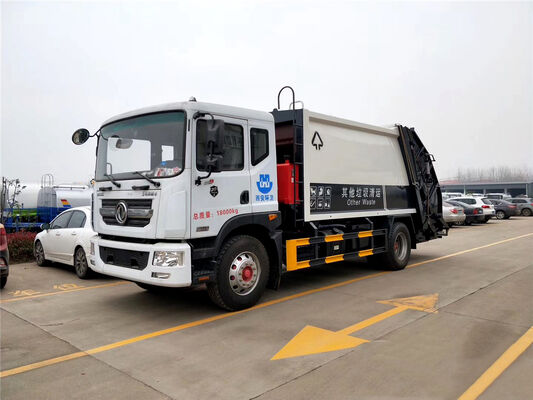

Śmieciarka zgniatająca z tylnym załadunkiem Dongfeng D9 10-12 m³

1. Konfiguracja podwozia

Pojazd zbudowany jest na podwoziu Dongfeng Dolika D9 z zamontowaną z tyłu zabudową zgniatającą śmieci.

Podwozie wyposażone jest w kabinę typu "półtora rzędu" o szerokości 2315 mm, z opcjami rozstawu osi od 3950 do 4500 mm. Standardowym silnikiem jest 6-cylindrowy silnik diesla Dongfeng CMS o mocy 180 KM, z opcją silnika Yuchai o mocy 200 KM.

Podwozie spełnia chińskie normy emisji spalin National VI i jest wyposażone w przednią oś o nośności 4,5 tony i tylną oś o nośności 10 ton. Inne standardowe wyposażenie obejmuje:

• Opony radialne 10.00R20
• Skrzynia biegów Fast 8-biegowa
• Konstrukcja ramy 250 × 4
• Układ hamulcowy pneumatyczny
• Wspomaganie kierownicy
• Wspomaganie sprzęgła
• Elektryczne szyby
• Centralny zamek
• Hamulec wydechowy
• Hamulec silnikowy
• Oryginalna klimatyzacja
• System antypoślizgowy ABS

Uwaga: Specyfikacje podwozia mogą się różnić w zależności od wybranego rozstawu osi i konfiguracji silnika. Ostateczna konfiguracja podlega rzeczywistemu pojazdowi dostarczonemu w ramach umowy zakupu.

2. Wyposażenie specjalne / Zabudowa zgniatająca

Zabudowa zgniatająca wykonana jest z wysokiej jakości stali manganowej.

• Pojemność zabudowy: 10-12 m³
• Grubość ścian bocznych: 3-4 mm
• Grubość płyty dennej: 4-5 mm
• Materiał zabudowy: Wysokowytrzymała stal manganowa

Kompletna zabudowa zgniatająca składa się głównie z:

• Mechanizm załadunku
• Mechanizm zgniatania
• Mechanizm wyładunku
• Układ hydrauliczny
• Zbiornik oleju hydraulicznego
• Zbiornik oleju / elementy hydrauliczne

Mechanizm załadunku składa się z wsporników, mechanizmów łączących, haków i innych elementów. Napędzany przez układ hydrauliczny, mechanizm załadunku podnosi i obraca pojemnik na śmieci do leja zasypowego.

Następnie śmieci są zgniatane za pomocą mechanizmu płyty zgarniającej i płyty ślizgowej i wtłaczane do zabudowy zgniatającej.

Po dotarciu ciężarówki na miejsce utylizacji odpadów, tylna płyta wyładunkowa jest podnoszona hydraulicznie, a skompresowane śmieci są wypychane z kontenera, kończąc operację wyładunku.

3. Opcje mechanizmu tylnego załadunku / podnoszenia pojemników

Producent oferuje kilka konfiguracji mechanizmu tylnego załadunku:

1. Mechanizm podnoszenia standardowych pojemników na śmieci z tworzywa sztucznego o pojemności 240 l lub 660 l
2. Mechanizm podnoszenia pojemników na śmieci typu hakowego
3. Mechanizm podnoszenia z ramieniem obrotowym, nadaje się do pojemników na śmieci o pojemności około 1,2 m³
4. Mechanizm podnoszenia typu uchylnego / leja zasypowego, który ułatwia opróżnianie i rozsypywanie luźnych odpadów domowych
5. Mechanizm podnoszenia w pełni szczelnych pojemników na śmieci

Konkretny mechanizm tylnego załadunku można wybrać zgodnie z systemem zbiórki odpadów klienta.

4. Główne specyfikacje techniczne

Śmieciarka zgniatająca Chengliwei CLW5181ZYS6

* Te wartości odpowiadają różnym konfiguracjom podwozia/silnika podanym przez producenta.

5. Inne informacje techniczne

Producent oryginalnego wyposażenia podaje następujące szczegóły konfiguracji:

• Zabudowa zgniatająca jest specjalnie zaprojektowana do zbierania i transportu komunalnych odpadów domowych.
• Producent systemu ABS: Jiaozuo Xindarui Technology Co., Ltd.
• Materiał ochronny ABS: Stal Q235.
• Boczne osłony ochronne są spawane do ramy podwozia.
• Tylna osłona przeciwnajazdowa jest zintegrowana z konstrukcją specjalnego wyposażenia.
• Prześwit tylnej osłony: około 450 mm.
• Pojazd może być wyposażony w pokładowy system pozycjonowania GPS i rejestrator jazdy.
• Dostępne rozstawy osi to 3950 mm i 4500 mm.
• Wymiary całkowite różnią się w zależności od rozstawu osi i zwisu tylnego.

Producent podaje następujące kombinacje wymiarowe:

Długość całkowita / rozstaw osi / zwis tylny / wysięg tylny:

• 8650 / 4500 / 2460 / 430 mm
• 7960 / 3950 / 2170 / 580 mm

Dostępna jest liczba konfiguracji mechanizmu tylnego załadunku.

6. Parametry podwozia

Podwozie Chengliwei CLW5181ZYS6

7. Opcje silnika

Oryginalna strona zawiera sześć konfiguracji silnika:
